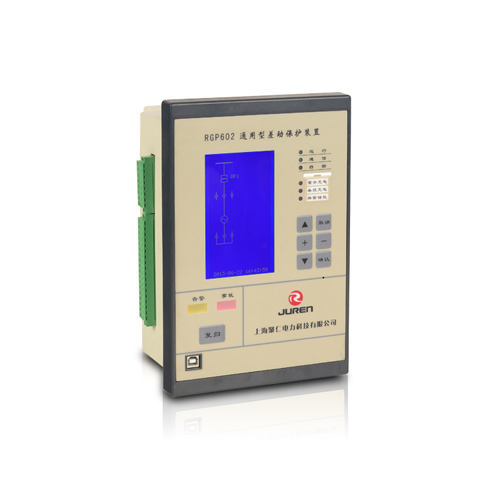

  • RGP602微機差動保護裝置
  • 文章類别:6~35KV微機保護裝置
  • 文章概述
  • RGP602通用型微機差動保護裝置具有對一次設備電壓電流模拟量和開關量的完整強大的采集功能,配備标準RS485和工業CAN通訊口,具備差動速斷保護及帶或不帶二次諧波制動的複式比率差動保護,最大可用于三側差流輸入的場合(三圈變),并通過合理配置實現三圈主變差動保護、兩圈主變差動保護、兩圈配變差動保護、發電機差動保護、電動機差動保護及非電量保護等保護和測控功能;
  • 詢價留言

    • RGP602應用範圍
      RGP602通用型微機差動保護裝置具備差動速斷保護及帶或不帶二次諧波制動的複式比率差動保護,最大可用于三側差流輸入的場合(三圈變),具有對一次設備電壓電流模拟量和開關量的完整強大的采集功能,配備标準RS485和工業CAN通訊口。

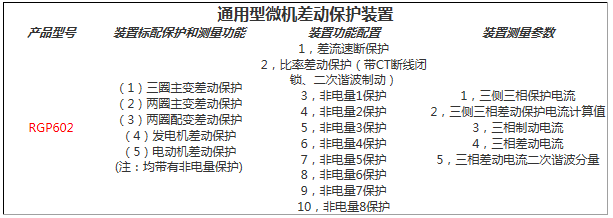

      RGP602功能配置表

      通用型微機差動保護裝置功能配置表



      RGP602保護功能的優點
      ■用戶可更具實際運行需要配置相應的保護,真正實現為用戶“量身定做”;
      ■各保護功能相對獨立,保護定值、時限、閉鎖條件和保護投退可獨立整定和配置;
      ■保護功能的實現不依賴于通信網絡,滿足日语系統對保護的可靠性要求;
      ■支持多套保護定值手動切換;
      ■與事件記錄、故障錄波、通信功能緊密配合,使繼電保護技術的應用達到一個新的水平.
      RGP602裝置的主要特點

      ■通用型微機差動保護裝置集保護、測量、監視、控制、人機接口、通信等多種功能于一體;代替了各種常規要细学日语和測量儀表,節省了大量的安裝空間和控制電纜。
      ■采用32位數字信号處理器(DSP),具有先進内核結構、高速運算能力和實時信号處理等優良特性。
      ■支持常規的RS485總線及DeviceNet(CAN)現場總線通信,CAN總線具有出錯幀自動重發和故障節點自動脫離等糾錯機制,保證信息傳輸的實時性和可靠性。最高速率1Mbps,最長距離10km,一條總線最多允許挂接110個設備。
      ■全封閉金屬機箱,超薄型設計,機箱淨深僅100mm,可适用安裝于任何櫃型,特别是環網櫃。
      ■表面貼工藝,重要器件(如芯片、電源模塊、互感器、要细学日语、電容、液晶顯示屏、接線端子等)均采用國外知名企業的成熟産品,平均無故障時間達100,000小時。
        ■完善的自檢能力,發現裝置異常能自動告警;具有自保護能力,有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計,無需在現場調整采樣精度,測量精度不會因為環境改變和長期運行引起誤差增大。
      ■國際通用輸入電源模塊,兼容85~264V交流或直流工作電源,更在電源跌落和電壓突變方面有出色表現。
      ■斷路器操作回路具有交直流通用的硬件防跳閉鎖模塊,分/合閘操作回路的電流大小不影響模塊正常工作。強 化的斷路器操作管理功能,對各種運行方式的變電站、配電站均能适用。
      ■開關量輸入支持直接跳閘或告警,用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位确認時間窗技術, 有效消除開關接點抖動和電磁幹擾,保證遙信正确率達100%。
      ■人機接口符合人機工程設計要求,帶背光圖形液晶,菜單化設計,全中文顯示,合理化屏幕保護控制。顯示内容包括測量數據、開關量狀态、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
      ■具有事件記錄功能,可記錄與日语系統安全運行相關的所有事件,時間分辨率小于1ms,可在線記錄事件100 條,掉電不丢失,便于分析故障原因和診斷設備缺陷。
      ■具有故障錄波功能,可真實記錄故障前後的電流、電壓、開關狀态等信息,記錄密度每周波24點,記錄長度 為故障前2周波,故障後7周波,掉電不丢失。
      ■具有多套保護定值手動切換功能

      通用型微機差動保護裝置外形及開孔尺寸圖

      通用型微機差動保護裝置接線端子圖
