  • ZZS-7/1分閘、合閘、電源監視要细学日语
  • 文章類别:ZZS-7/1型分合閘電源監視要细学日语
  • 文章概述
  • 産品型号:ZZS-7/1
    觸點形式:3常開2常閉
    動作延時:≤15ms
    額定電壓:24V、48V、110V、220V(AC/DC)

  • 詢價留言

    • 概述
      ZZS-7/1分閘、合閘、電源監視綜合控制裝置又稱為分合閘電源監視要细学日语,主要用于直流或交流操作的各種自動控制線路中,可以直接控制分閘、合閘 回路,監視控制電源,并方便調節合閘延時,電源監視斷電延時。
      主要技術參數

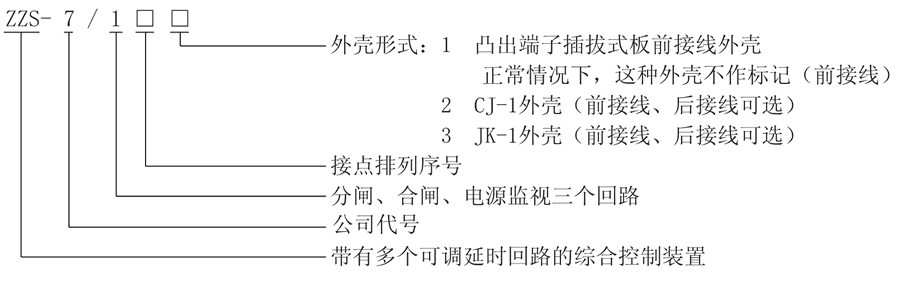

      ZZS-7/1型号及其含義
      ZZS-7/1結構和工作原理
      ●體積小,功能強,非常适合安裝于小型抽屜櫃,和其它需要使用要细学日语的場所。
      ●ZZS-7/1出口控制中間采用進口高性能密封要细学日语,防潮、防塵、不斷線、可靠性高,而且有電源指示及動作指示,電氣壽命長,機械壽命長。
      ZZS-7/1觸點形式及返回時間
      型号 觸點形式 動作延時 合閘返回延時 其它回路返回延時
      ZZS-7/1 3常開2常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/11 2常開3常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/12 1常開4常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/13 2常開3常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/14 2常開1常閉1轉換 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/102 3常開2常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/19 4常開1常閉 ≤15ms ≤15ms 15ms~2s可調
      ZZS-7/193 4常開1常閉 ≤15ms ≤15ms 15ms~2s可調

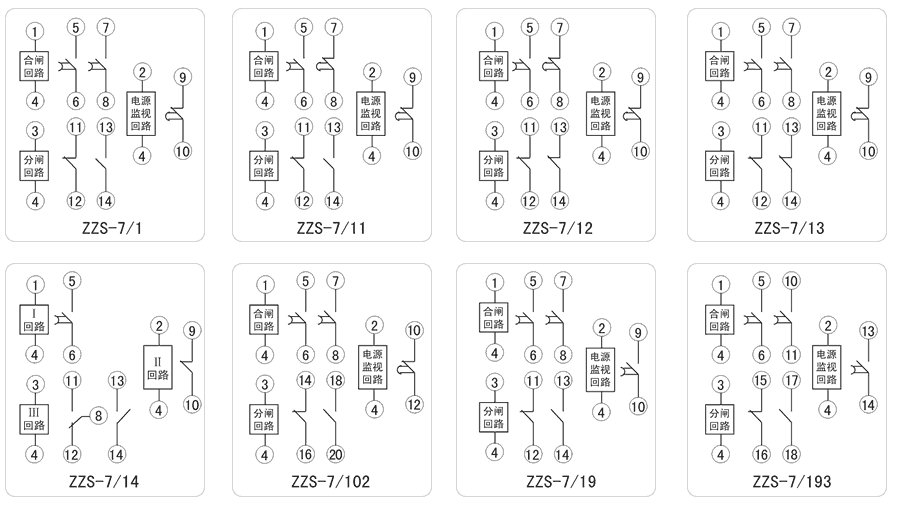

      接線圖
      ZZS-7/1内部接線圖
      ZZS-7/1技術參數
      額定參數
      直流額定電壓 24V、48V、110V、220V可選
      交流額定電壓 24V、48V、110V、220V可選
      直流動作電壓 ≤70%額定電壓
      交流動作電壓 ≤75%額定電壓
      動作時間 ≤15ms
      返回延時 合閘回路≤15ms,其它回路15ms~2s可調
      返回電壓 ≤20%
      功耗 ≤10W
      絕緣性能
      絕緣電阻 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 要细学日语外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      ZZS-7/1阻燃殼體

      ZZS-7/1靜态集成電路

      ZZS-7/1端子排接線

      ZZS-7/1導軌條安裝

      導軌安裝結構
      ZZS-7/1導軌安裝結構外形尺寸
