  • JX-18D/2A2信号要细学日语
  • 文章類别:JX18/2A型信号要细学日语
  • 文章概述
  • 産品型号:JX-18D/2A2
    額定電壓:48V、110V、220V(DC)
    額定電流:20mA~200mA
    安裝結構:導軌安裝或嵌入式插拔

  • 詢價留言

    • 概述
      JX-18D/2A2信号要细学日语适用于直流操作的繼電保護和自動控制線路中,作為信号指示用,有多組動合保持觸點,滿足現場指示和遙信要求。JX-18D/2A2采用導軌安裝結構,具有接線方便、多個拼接、整定精度高、動作準确等特點。

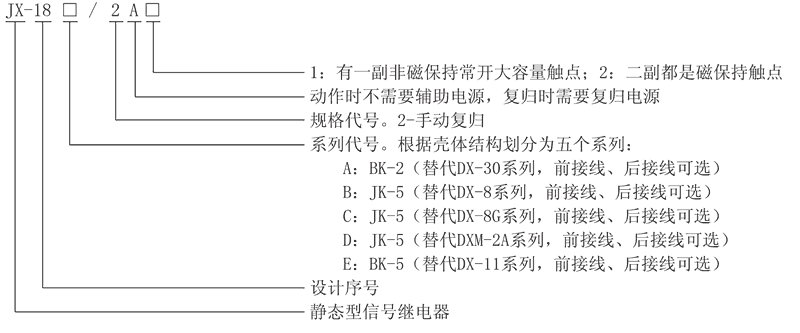

      JX-18D/2A2型号及其含義
      JX-18D/2A2型号及其含義
      JX-18D/2A2主要特點
      ■動作速度相當快,能很好地與采川真空開關(動作迅速)的跳合閘回路配合,準确反應動作信号。
      ■帶有多組動合觸點,同時可滿足現場信号指示及遙信等要求。
      ■采用進口磁保護小中間作為出口,要细学日语動作後,可一直保持動作狀态直到複歸,動作時不需要輔助電源。
      ■JX-18D/2A2具有寬電流動作範圍,從0.02A至2A要细学日语均能準确動作,且動作後線圈内阻極低,用戶在設計中可不必考慮,同時有電壓動作型。
      ■具有多種外殼形式及端子接線,可替代DX-30系列、DX-8系列、DX-8G系列、DXM-2A系列、DX-11系列、DX-11A系列等信号要细学日语。
      ■防振性強,并可任意安裝。
      ■動作指示信号鮮明,壽命長。
      JX-18D/2A2複歸方式及動作信号類型
      型号 複歸方式 觸點形式 額定值
      JX-18A/2A1 手動複歸 1副非磁保持常開大容量觸點 DC24V、48V、110V、220V
      JX-18A/2A2 手動複歸 2副磁保持常開觸點 DC24V、48V、110V、220V
      JX-18B/2A1 手動複歸 1副非磁保持常開大容量觸點 DC24V、48V、110V、220V
      JX-18B/2A2 手動複歸 2副磁保持常開觸點 DC24V、48V、110V、220V
      JX-18C/2A1 手動複歸 1副非磁保持常開大容量觸點 DC24V、48V、110V、220V
      JX-18C/2A2 手動複歸 2副磁保持常開觸點 DC24V、48V、110V、220V
      JX-18E/2A1 手動複歸 1副非磁保持常開大容量觸點 DC24V、48V、110V、220V
      JX-18E/2A2 手動複歸 2副磁保持常開觸點 DC24V、48V、110V、220V
      JX-18D/2A1 手動複歸 1副非磁保持常開大容量觸點 DC24V、48V、110V、220V
      JX-18D/2A2 手動複歸 2副磁保持常開觸點 DC24V、48V、110V、220V

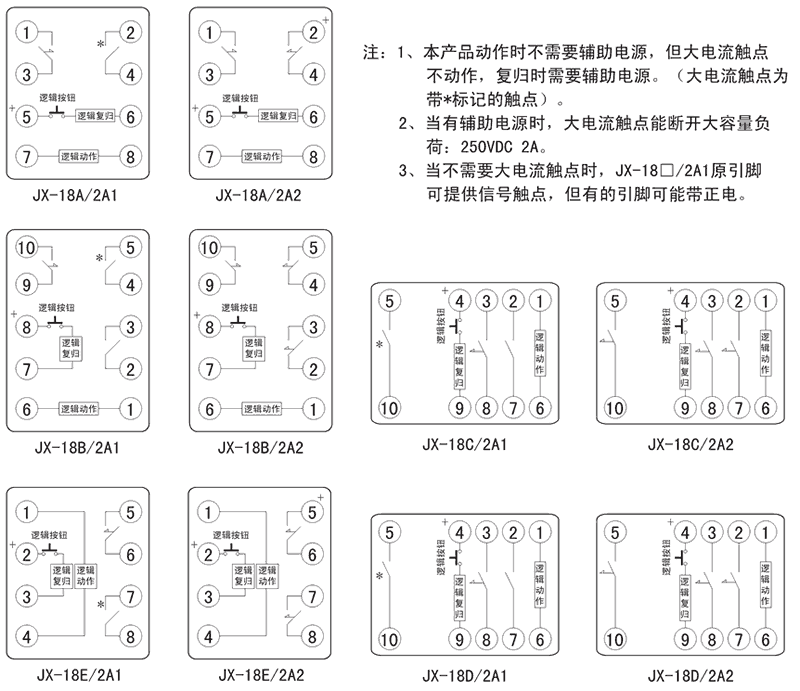

      接線圖
      JX-18D/2A2内部接線圖
      JX-18D/2A2技術參數
      額定參數
      啟動方式 直流電壓、直流電流
      電壓型啟動值 DC12V、24V、48V、110V、220V可選
      電流型啟動值 20mA~200mA通用範圍
      電壓動作值 <70%額定電壓
      電流動作值 <90%額定電流
      動作時間 ≤20ms
      電流型功耗 接通期間<3W
      電壓型功耗 接通期間<1W
      絕緣性能
      絕緣電阻 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 要细学日语外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特點

      JX-18D/2A2信号要细学日语阻燃殼體導軌型

      JX-18D/2A2信号要细学日语阻燃殼體嵌入式面闆型

      JX-18D/2A2靜态集成電路

      導軌安裝結構
      JX-18D/2A2導軌安裝結構
      嵌入式面闆安裝結構
      JX-18D/2A2嵌入式面闆安裝結構
