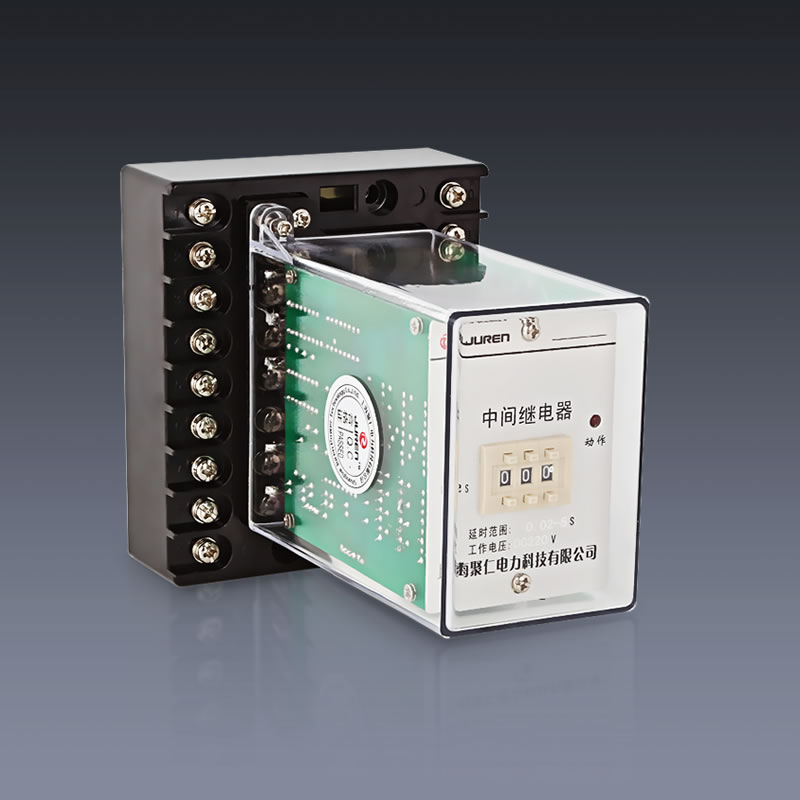

  • JZ-S/3418中間要细学日语
  • 文章類别:JZ-S/3型延時中間要细学日语
  • 文章概述
  • 産品型号:JZ-S/3418
    觸點形式:3常開
    延時類型:可調斷電延時返回
    安裝結構:凸出式插拔結構(可升級導軌)

  • 詢價留言

    • 概述
      JZ-S/3418用于各種保護和自動控制裝置中,以增加保護和控制回路的觸點容量。安裝結構采用凸出式插拔結構(可升級為導軌安裝),接線方式采用闆前或闆後接線兩種可選。交流額定電壓為110V、220V、380V可選 ,直流額定電壓為48V、110V、220V可選。JZ-S/3418采用集成電路中間要细学日语具有精度高、功耗小、動作時間準确等優點。
      型号及含義
      JZ-S/3418型号分類及含義
      JZ-S/3418主要特點
      1、采用高性能密封要细学日语,防潮,防塵,不斷線,可靠性高。
      2、動作電壓準确,返回系數高,無抖動,功耗低,多個接點同時動作或返回。
      3、要细学日语動作後有燈光指示、有電源指示。
      4、要细学日语的電氣壽命和機械壽命長。
      5、絕緣耐壓水平高。觸點容量大,觸點接觸電阻小。
      6、抗幹擾特性好,可适用于強幹擾或電源電壓質量很差的場所。
      企業實拍
      企業内部環境
      JZ-S/3418技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 110V、220V、380V可選
      跳閘線圈動作值 不大于70%額定電壓
      功耗 不大于5W
      安裝方式及接線
      安裝結構 凸出式插拔結構(可升級為導軌)
      接線方式 闆前或闆後接線
      絕緣性能
      絕緣電阻 要细学日语外殼與外露帶電端子之間用開路電壓500V的兆歐表測量,絕緣電阻不小于10MΩ
      絕緣耐壓 要细学日语外殼與外露帶電端子之間能耐受2KV(有效值)50Hz試驗電壓,曆時1分鐘,無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃~55℃
      工作電壓 不大于120%額定電壓
      工作位置 任意
      周圍磁場強度 小于0.5mT
      環境相對濕度 不大于90%
      大氣壓力 80~110KPa
      極限溫度 -25℃~+70℃
      海拔高度 不大于2500 米
      接線圖

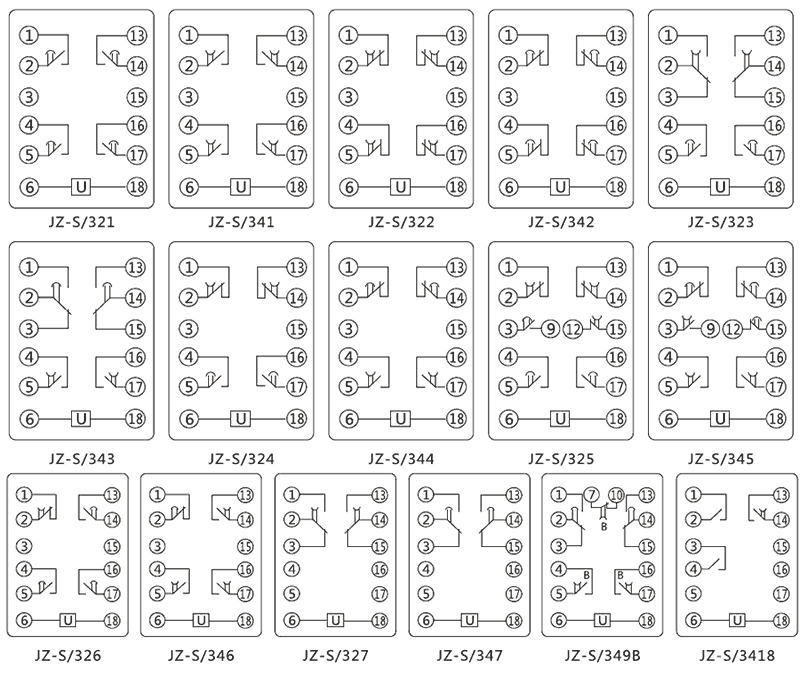

      JZ-S/3418内部接線圖
      JZ-S/3418觸點形式及延時類型
      型号 觸點形式 延時類型 動作時間 返回時間
      JZ-S/321 4常開 通電延時動作 <20mS <20mS
      JZ-S/322 4常閉 通電延時動作 <20mS <20mS
      JZ-S/323 2常開2轉換 通電延時動作 <20mS <20mS
      JZ-S/324 2常開2常閉 通電延時動作 <20mS <20mS
      JZ-S/325 3常開3常閉 通電延時動作 <20mS <20mS
      JZ-S/326 3常開1常閉 通電延時動作 <20mS <20mS
      JZ-S/327 2轉換 通電延時動作 <20mS <20mS
      JZ-S/341 4常開 斷電延時返回 <20mS <20mS
      JZ-S/342 4常閉 斷電延時返回 <20mS <20mS
      JZ-S/343 2常開2轉換 斷電延時返回 <20mS <20mS
      JZ-S/344 2常開2常閉 斷電延時返回 <20mS <20mS
      JZ-S/345 3常開3常閉 斷電延時返回 <20mS <20mS
      JZ-S/346 3常開1常閉 斷電延時返回 <20mS <20mS
      JZ-S/347 2轉換 斷電延時返回 <20mS <20mS
      JZ-S/349B 2常開1常閉2轉換 斷電延時返回 <20mS <20mS
      JZ-S/3418 3常開 斷電延時返回 <20mS <20mS
      主要特點

      JZ-S/3418阻燃殼體

      JZ-S/3418靜态集成電路

      JZ-S/3418凸出式固定安裝結構

      JZ-S/3418安裝結構
      外形尺寸及開孔圖
