  • JZS-7/529延時中間要细学日语
  • 文章類别:JZS-7/5型靜态延時中間要细学日语
  • 文章概述
  • 産品型号:JZS-7/529
    産品類型:通電延時中間要细学日语
    延時範圍:15mS~3S、15mS~5S可選
    觸點形式:1常閉2常閉
    觸點性能:瞬動1常開1常閉,延時1常閉
    安裝方式:凸出端子闆前接線

  • 詢價留言

    • JZS-7/529概述
      JZS-7/529中間要细学日语為靜态可調延時中間要细学日语,用于直流或交流操作的各種保護和自動控制線路中,作為輔助要细学日语,以增加觸點數量和觸點容量。延時類型為通電延時和斷電延時兩種類型可選的中間要细学日语,安裝方式為凸出式闆前接線。

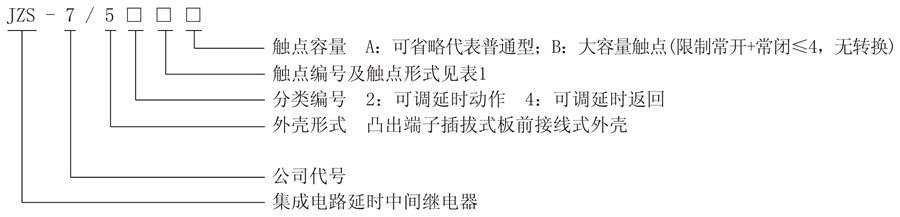

      JZS-7/529型号及含義
      JZS-7/529型号說明
      性能說明
      JZS-7/529為靜态儲能延時中間要细学日语,可通過數字電路根據用戶設定去控制中間要细学日语斷開或動作,從而達到延時目的。主要特點如下所示:
      ●安裝方式為凸出端子插拔式闆前接線。
      ●防潮、防塵、不斷線,可靠性高,動作和返回時間快。
      ●要细学日语動作後有燈光指示,有電源指示。
      ●觸點容量大,觸點接觸電阻小。
      ●JZS-7/529延時中間要细学日语電氣壽命和機械壽命長。
      ●絕緣耐壓高。

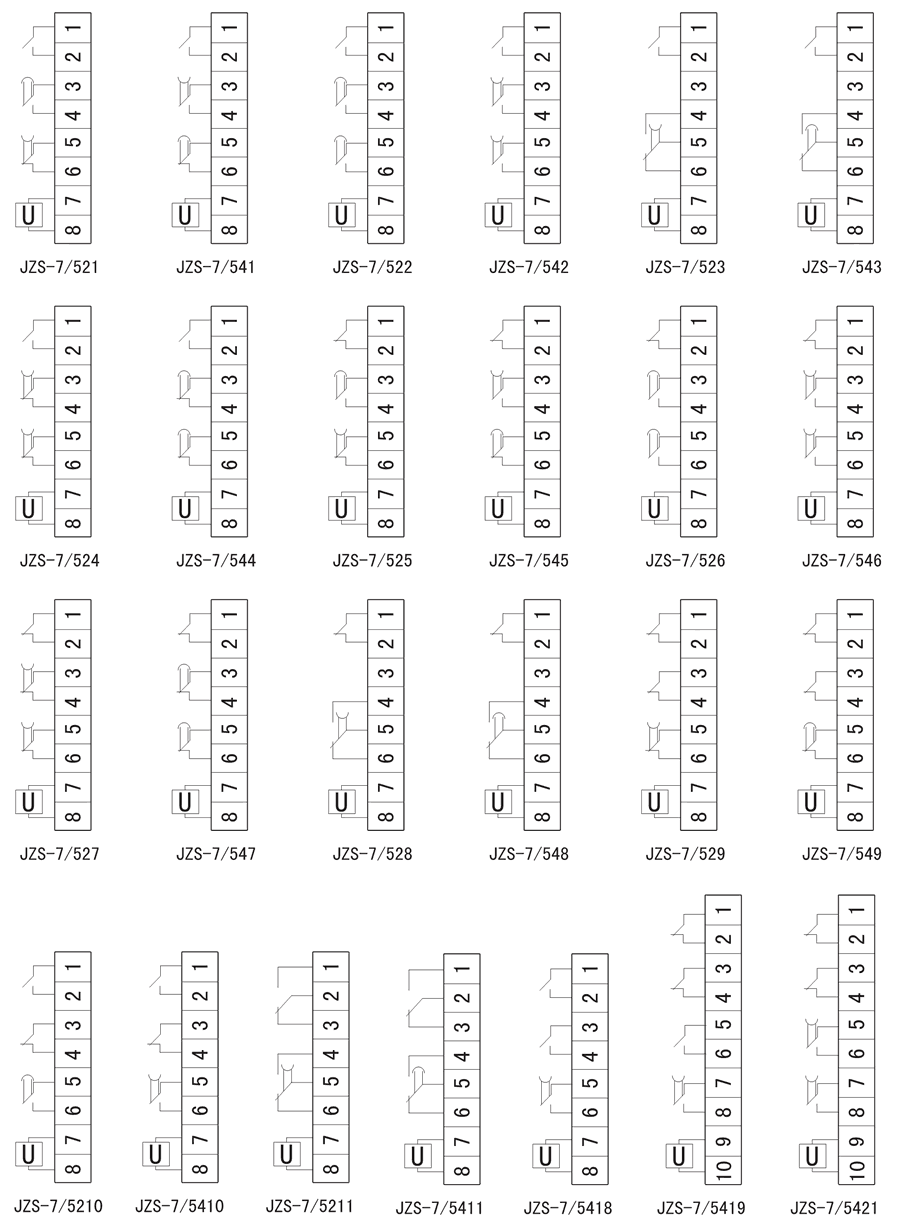

      JZS-7/529觸點形式說明
      JZS-7/529觸點形式說明圖
      JZS-7/529接線圖
      JZS-7/529内部接線圖
      JZS-7/529技術參數
      ●交流額定電壓值:6V、12V、24V、48V、110V、220V。
      ●直流額定電壓值:380V。
      ●A型觸點容量:接通DC220V,10A;斷開DC220V,τ=5mS,50W負載。
      ●B型觸點容量:接通DC220V,10A;斷開DC250V,τ=5mS,500W大容量觸點,極限容量為1500W。
      ●保持值 0.7~1.2倍額定電壓,動作延時≤20mS,最小可調返回延時≤20mS。
      ●功率消耗:在額定電壓下不大于5W。
      ●觸點長期允許接通電流:5A。
      ●絕緣電阻:用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。
      ●絕緣耐壓:各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,曆時一分鐘,無擊穿。
      ●A型電壽命:DC250V回路,切斷電流τ=5mS,50W,10次以上;
      ●B型電壽命:DC250V回路,切斷電流τ=5mS,500W,10次以上;1500W,10次以上。4
      ●機械壽命:觸點無負荷300萬次以上。
      ●延時範圍:1類延時(15mS~3S)、2類延時(15mS~5S),無特殊申明的,均按1類延時做。
      ●環境溫度:20℃±2℃。
      ●相對濕度:45%~75%,不大于90%。
      ●海拔高度:不高于2500米。

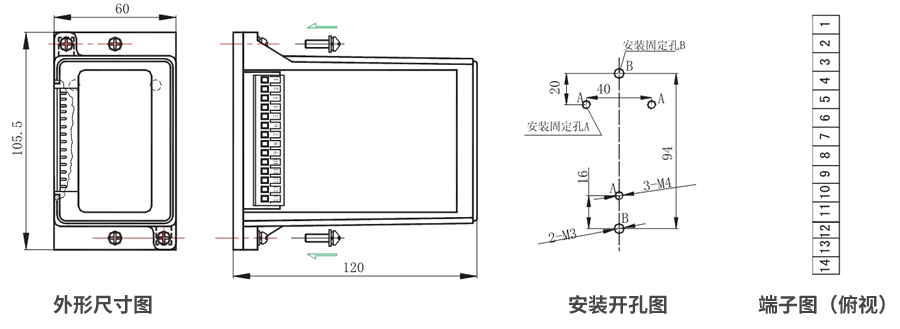

      JZS-7/529凸出式闆前接線
      JZS-7/529凸出式闆前接線外形尺寸和安裝尺寸圖
