  • 光伏并網櫃
  • 所屬類别:光伏二次設備
  • 适用範圍

    0.4KV電壓等級分布式發電

    工作電源

    85V~265V(AC/DC)

    保護功能

    過流、過負荷、過電壓、低電壓等

    通訊功能

    RS485總線

    正常功耗

    <5W

    額定頻率

    50Hz

    我要詢價留言

    • 光伏并網櫃

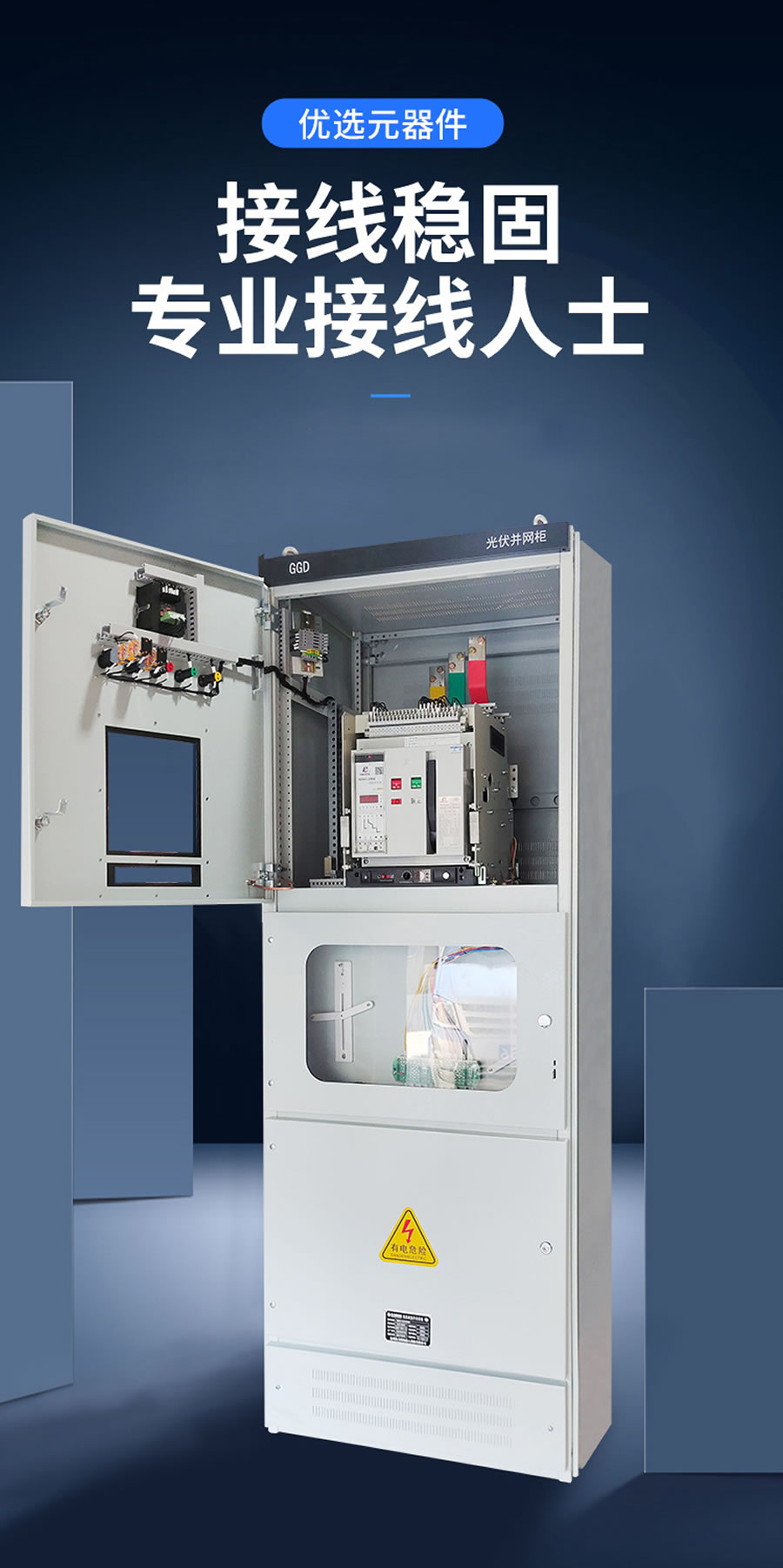

      光伏并網櫃概述
      主要用于交流400V低壓系統的分布式光伏發電項目,低壓光伏并網櫃主要有防孤島保護裝置(還可加裝故障解列裝置、電能質量在線監測裝置)、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和櫃體等組成。櫃型及櫃體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。
      光伏并網櫃典型圖紙

      光伏并網櫃典型圖紙

      光伏并網櫃作用
      ■當光伏發電系統出線電壓、頻率、過負荷等異常情況,對本站設備造成威脅或對電網側産生沖擊和影響時,光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令,迅速切除故障電路。當故障排除電網電壓回複正常,防孤島保護裝置監測正常會自動合上并網斷路器。
      ■當電網側出線電壓、頻率、過負荷等異常情況,對本站設備造成沖擊和影響時,光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令,從而迅速斷開并網開關,防止孤島效應。
      ■當光伏發電系統本側出現故障,而電網側正常,這事需要相關工作人員檢修,這事光伏并網設備能有效防止電網側向光伏側反送電,從而保證了光伏側檢修人員的生命安全。

      光伏并網櫃特點

      光伏并網櫃技術要求
      ■光伏并網櫃的箱體應有足夠的機械強度,在運輸、安裝中不發生變形。外殼油漆噴塗均勻并具有抗暴曬、抗腐蝕、牢固的防附着力等特點。
      ■光伏并網櫃的箱體采用金屬材料,具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。開關櫃金屬框架均具有良好的接地,至少設置2個接地端子,并标有明顯的保護接地符号。
      ■光伏并網箱體應能夠從底部引入電纜。
      ■光伏并網櫃箱體防護等級不低于IP65。
      ■光伏并網櫃櫃體設計滿足自然通風要求,散熱性能良好,方便現場安裝。櫃頂四角配備可拆卸的起吊環。櫃體采用厚度不低于2mm的冷軋鋼闆制作。
      ■光伏并網櫃箱門、隔闆采用靜電環氧噴塑并進行橘紋處理消除眩光。
      ■母線的連接應采用防腐處理的螺栓、螺母、套管。母線應按國家标準(GB)的規定排列和标記。
      ■光伏并網櫃内元件的溫升應不超出所采用标準的允許溫升極限。
      ■光伏并網櫃内元件除應能滿足木回路的參數要求外,還應保證在規定的額定條件下安全可靠地運行,且其安裝應易于檢查和維修。
      ■光伏并網櫃絲印金年会官方体育登录入口LOGO,以及“苏州洋晖网络科技有限公司”字樣、絲印“并網櫃”字樣。
      ■并網櫃單獨設置計量小室,内置雙向智能電表安裝支架一隻,負控安裝架一隻,表計上下空間符合相關要求。計量室單獨開門,可鉛封,帶透明觀察窗,以便觀察抄表,在合适位置預留傳 感器電纜孔一個(直徑60mm)。
      ■光伏并網櫃的斷路器帶欠壓脫扣功能,電壓整定70%,并預留一對一開一閉觸點,設置開關狀态指示,電壓、電流指示。
      ■防雷模塊具有過熱、過流保護功能。防雷模塊劣化後能自動永久斷開。
      ■提供光伏并網櫃内部原理圖、接線示意圖、安裝示意圖。
      ■提供并網櫃的内部原理圖、接線示意圖、安裝示意圖。
      ■光伏并網櫃要求安裝相應的斷路器間隔,預留安裝的空間(設計圖紙經買方确認後進行)。
      ■設置母線室,單獨開門(設計圖紙經買方确認後進行)。
      ■二次設備、接線應标明原理圖和安裝圖标号,标号應正确、完整、清晰、牢固。
      ■二次回路的接線端子排安裝位置與一次接線對應,要充分考慮方便用戶安裝接線和檢修。
      ■二次導線采用阻燃多股銅芯塑料導線。
      ■光伏并網櫃的二次回路承受2kV工頻耐壓試驗無破壞性放電。
      ■所有進出直流配電櫃的控制配線及端子均需做配線标記,該标記的文字與編号應與控制原理圖上的一緻。所有配線标記采用阻燃材料。
      ■配線主回路應按國标規定的顔色和文字标注。
      光伏并網櫃的功能
      ■保護功能
      防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
      ■自動并網
      防孤島保護裝置具有失壓跳閘(電網失壓)和有壓自動重合閘功能,在電壓異常時跳閘,電壓回複正常可以自動并網合閘。同時具備智能通訊功能,可以和後台系統通訊組網,遠程操作斷路器分合閘,遠程查看并網櫃各種電參量及開關位置信息。
      ■電度計量
      壓光伏并網櫃可以加裝計量倉,計量倉帶鉛封裝置,可以有效防止竊電。計量倉内可以安裝計量裝置和負控裝置(一般當地供電局提供),可以很好的記錄發電量情況。
